Carte indicateur LED
⏱️ Temps estimé : 15–30 min par carte (débutant), 10–15 min (expérimenté)
🔧 Niveau de difficulté : Débutant
⚠️ Niveau de risque : Faible
📋 Prérequis
Avant de commencer ce chapitre :
Vue d’ensemble
La carte indicateur est un petit PCB dédié qui porte une LED témoin. Elle permet de visualiser l’état de chaque sortie, qu’il s’agisse d’une sortie triac (voir Étage de sortie) ou d’une sortie relais (voir Sortie relais tout-ou-rien) :
LED allumée : la sortie est active (courant passe)
LED éteinte : la sortie est inactive (courant coupé)
LED clignotante : régulation en cours (voir Fonctionnement des LED)
Il faut une carte indicateur par étage de sortie (triac ou relais). Chaque carte se connecte au signal de commande de l’étage de sortie correspondant via un câble Molex 2 broches.
Images de la carte

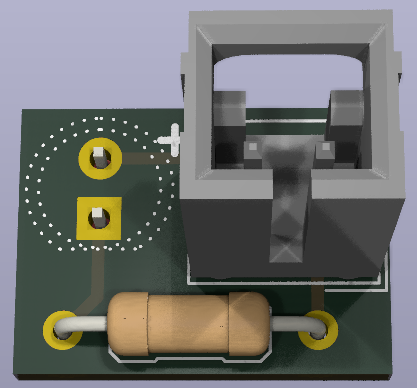

Face avant (assemblée) |

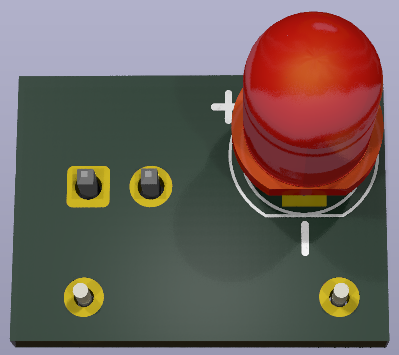

Face arrière (assemblée) |
|---|---|
|
|
Circuit imprimé nu — face avant |
Circuit imprimé nu — face arrière |
|---|---|
|
|
Liste des composants
La carte ne comporte que 3 composants :
Composant |
Description |
|---|---|
Résistance 1 kΩ |
Limitation du courant dans la LED (marquée R1 sur la sérigraphie avant) |
Connecteur Molex 2 broches |
Signal de commande depuis l’étage de sortie ou la seconde rangée de connecteurs Molex de la carte-mère |
LED |
Témoin visuel (couleur au choix) |
Assemblage
Important
Cette carte est à double face : la résistance et le connecteur se soudent sur la face avant, tandis que la LED se soude sur la face arrière. Consultez les images du PCB nu ci-dessus pour repérer les emplacements.
La sérigraphie de la face avant montre l’empreinte de la LED avec des points : il s’agit d’un simple rappel visuel. Les pastilles réelles de la LED, avec les marquages + et -, se trouvent sur la sérigraphie de la face arrière.
Ordre de soudure
Étape 1 : Face avant — Résistance
Placer la carte face avant vers le haut
Insérer la résistance (1 kΩ) dans l’emplacement marqué R1
Souder et couper les pattes excédentaires
Étape 2 : Face avant — Connecteur
Insérer le connecteur Molex 2 broches dans son emplacement (à côté de la résistance)
Souder les 2 broches
Étape 3 : Face arrière — LED
Retourner la carte (face arrière vers le haut)
Insérer la LED en respectant la polarité : la patte longue (anode,
+) correspond au marquage+sur la sérigraphieSouder et couper les pattes excédentaires
Avertissement
Respectez la polarité de la LED. Si elle est montée à l’envers, elle ne s’allumera pas. En cas de doute, la patte la plus longue est l’anode (+).
Montage dans le boîtier
La LED dépasse à travers un trou dans le couvercle du boîtier (perçage de 3 mm, voir Perçages). La carte est fixée sur la face intérieure du couvercle.
Connexion
Le connecteur Molex se raccorde au signal de commande, via un câble Molex 2 fils. Le signal peut provenir soit de l’étage de sortie, soit de la seconde rangée de connecteurs Molex sur la carte-mère. Consultez Confection des câbles pour les longueurs recommandées.
✅ Point de Contrôle — Carte Indicateur
Avant de continuer, vérifiez pour chaque carte indicateur :
