Module mk2Wifi

⏱️ Temps de lecture : 5–10 minutes

Vue d’ensemble

Le module mk2Wifi est un module d’extension qui ajoute une connectivité sans fil au Mk2 PV Router. Il est basé sur un module ESP32-C6-MINI-1 (ESP32-C6, RISC-V simple cœur) et offre :

  • WiFi 6 802.11 b/g/n/ax (2,4 GHz)

  • Bluetooth LE 5

  • Zigbee et Thread (802.15.4)

  • Connecteur USB-C pour le chargement initial du firmware (mises à jour suivantes via OTA)

  • Écran OLED optionnel via I2C (connecteur Molex SL)

  • Cinq sorties GPIO de déclenchement/commande (D5–D9) vers la carte principale

  • Quatre GPIO supplémentaires (GPIO19–GPIO22) sur un connecteur MISC

  • Passthrough du capteur de température 1-Wire DS18B20

  • Liaison série UART avec la carte principale

Le module se branche directement sur la carte principale via les connecteurs TRIG_EXT et UART_EXT, et est alimenté en +5 V par celle-ci.

Bien que le module puisse être programmé avec n’importe quel firmware compatible ESP32-C6 (Arduino, ESP-IDF…), il est principalement conçu pour fonctionner avec ESPHome, permettant une intégration directe avec Home Assistant.

Note

Les composants CMS du module mk2Wifi sont assemblés en usine. Seuls les deux connecteurs à broches (pin headers) doivent être soudés par l’utilisateur pour relier le module à la carte-mère.

Images de la carte

Face avant (assemblée)

Face arrière

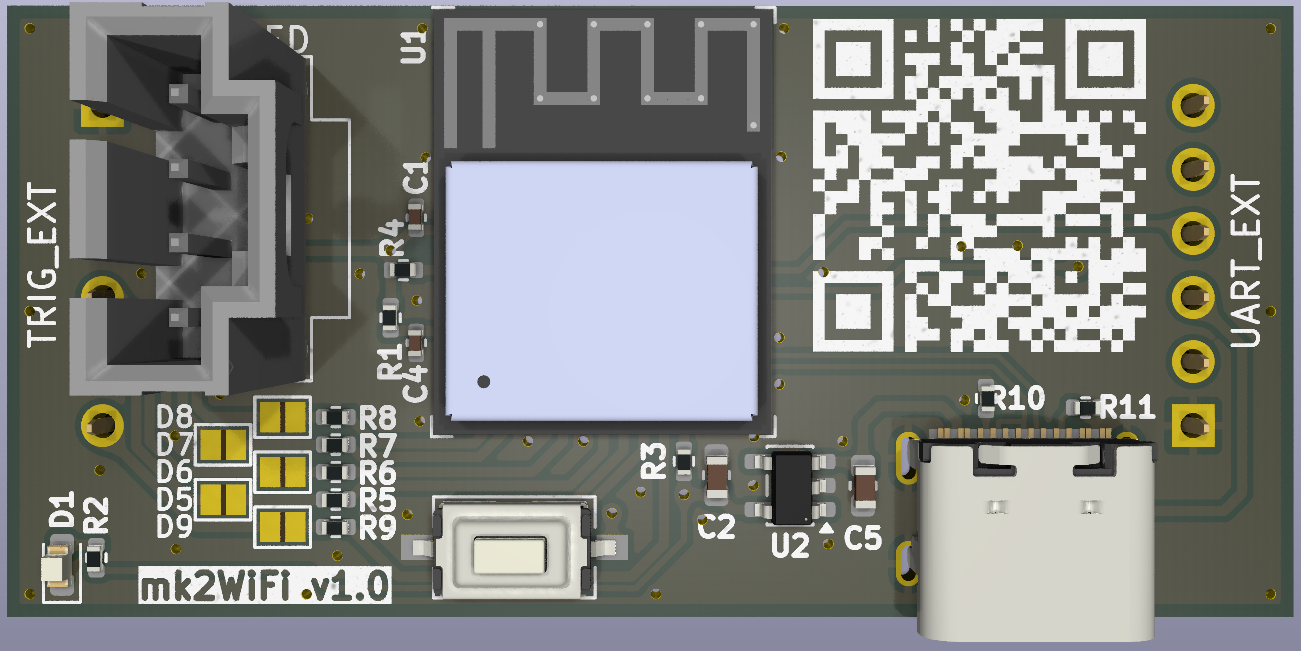

Module mk2Wifi — face avant assemblée

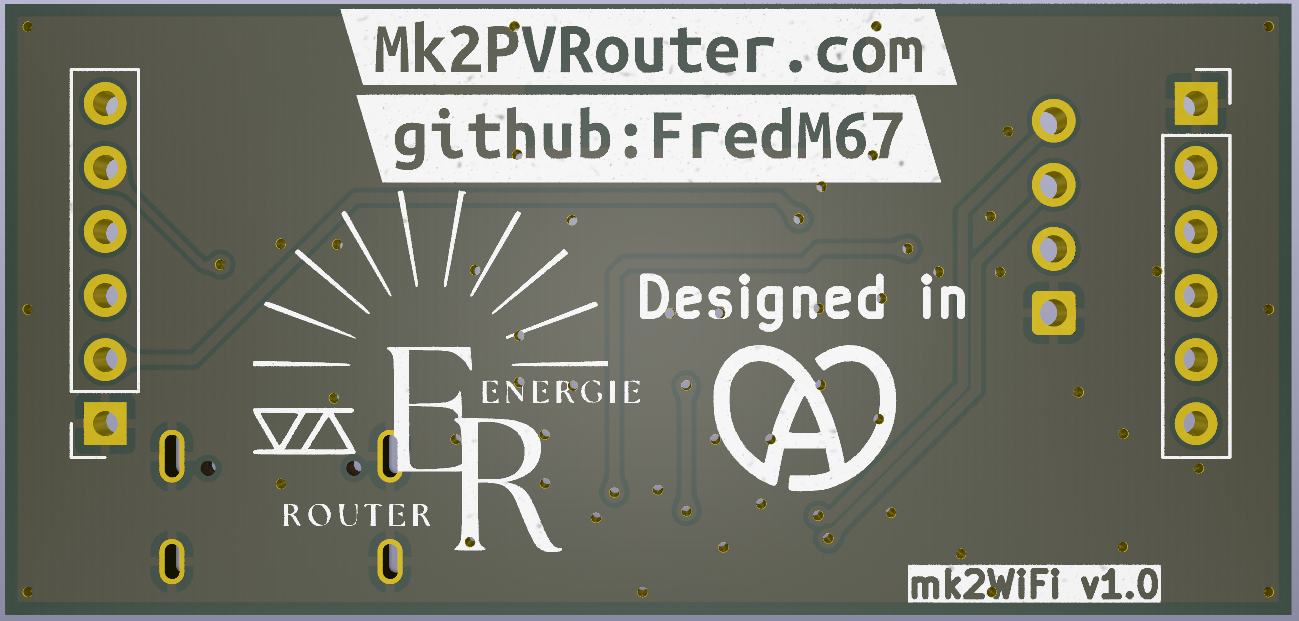

Module mk2Wifi — face arrière

Composants CMS uniquement

Circuit imprimé nu
Module mk2Wifi — composants CMS
Module mk2Wifi — PCB nu

Connecteurs

Réf

Boîtier

Description

TRIG_EXT

Barrette femelle 1×06 2,54 mm

Connecteur déclenchement/GPIO (s’enfiche sur la carte principale)

UART_EXT

Barrette femelle 1×06 2,54 mm

Connecteur UART + DS18B20 (s’enfiche sur la carte principale)

OLED

Molex SL 1×04 2,54 mm

Connecteur écran OLED I2C

USB-C

CSP-USC16-TR

Connecteur USB Type-C (programmation initiale)

MISC

Barrette mâle 1×05 2,54 mm

GPIO supplémentaires (GPIO19–GPIO22)

Connecteur MISC

Broche

Signal

1

GND

2

GPIO19

3

GPIO20

4

GPIO21

5

GPIO22

Ces 4 GPIO sont directement connectés à l’ESP32-C6 sans résistance série. Ils peuvent être utilisés pour des capteurs, E/S ou interfaces de communication supplémentaires.

Cavaliers de soudure (D5–D9)

Le module mk2Wifi dispose de 5 cavaliers de soudure qui permettent de déconnecter individuellement chaque signal GPIO entre le module et la carte principale. Par défaut, les cavaliers sont ouverts (signaux déconnectés).

Cavalier

Fonction

D5

GPIO 5 (TRIG_EXT broche 5)

D6

GPIO 6 (TRIG_EXT broche 4)

D7

GPIO 7 (TRIG_EXT broche 3)

D8

GPIO 8 (TRIG_EXT broche 2)

D9

GPIO 9 (TRIG_EXT broche 6)

Pour utiliser une sortie de déclenchement, le cavalier correspondant doit être fermé (goutte de soudure entre les deux pastilles). Cela permet de n’activer que les sorties réellement utilisées et de libérer les autres broches pour d’autres usages sur la carte principale.

Astuce

Si vous utilisez toutes les sorties D5–D9, fermez les 5 cavaliers. Si vous n’utilisez que certaines sorties, ne fermez que les cavaliers correspondants.

Alimentation

En fonctionnement normal, le +5 V est fourni par la carte principale via le connecteur UART_EXT (broche 3). Le régulateur LDO AP2112K-3.3 (U2) convertit cette tension en +3,3 V pour l’ESP32-C6 et l’écran OLED, avec un courant maximal de 600 mA.

Le connecteur USB-C peut également fournir du +5 V lors de la programmation initiale, lorsque la carte n’est pas connectée à la carte principale.

Avertissement

Ne pas connecter l’USB-C lorsque le module mk2Wifi est branché sur la carte principale.

Les deux alimentations +5 V (USB et carte principale) ne sont pas isolées et les connecter simultanément peut endommager la carte ou l’hôte USB.

La LED témoin D1 est allumée en permanence lorsque le +3,3 V est présent.

Intégration avec la carte principale

Le module mk2Wifi se branche sur les connecteurs TRIG_EXT et UART_EXT de la carte principale :

  • L’une des deux cartes utilise des barrettes mâles, l’autre des barrettes femelles (au choix de l’utilisateur)

  • L’alimentation +5 V est fournie par la carte principale via UART_EXT broche 3

  • L’UART (TX/RX) assure la communication série avec l’ATmega328P

  • Le signal DS18B20 est acheminé pour la mesure de température 1-Wire

  • Les signaux GPIO D5–D9 fournissent les sorties de déclenchement/commande

  • Le bus I2C (SCL/SDA) est local au module mk2Wifi uniquement — il relie l’ESP32-C6 à l’écran OLED et n’est pas routé vers la carte principale

Note

La gestion du capteur DS18B20 est sélectionnée par le cavalier TEMP sur la carte principale (voir Configuration des cavaliers). En position 3–centre, c’est l’ESP32-C6 du mk2Wifi qui gère le capteur.
