Guide de Soudure pour Débutants
⏱️ Temps de lecture : 30-45 minutes
🔧 Niveau de difficulté : Débutant (guide pratique)
⚠️ Niveau de risque : Moyen (fer chaud, fumées)
Ce guide complet vous apprendra les bases de la soudure électronique, une compétence essentielle pour assembler votre Mk2PVRouter. Même si vous n’avez jamais soudé auparavant, ce tutoriel vous guidera pas à pas.
Pourquoi Apprendre à Souder ?
La soudure est une compétence fondamentale en électronique :
✅ Connexions permanentes : Crée des liaisons électriques solides et durables
✅ Fiabilité : Meilleure que les connexions par pression ou vissage
✅ Compacité : Permet des assemblages miniaturisés
✅ Réparabilité : Permet de remplacer des composants défectueux
Important
🎯 Objectif de ce guide
À la fin de ce tutoriel, vous serez capable de :
Préparer votre poste de travail de manière sécurisée
Tenir correctement un fer à souder
Réaliser des soudures propres et fiables
Identifier une bonne soudure d’une mauvaise
Corriger vos erreurs (dessoudage)
Avant de Commencer — Pratique Recommandée
Astuce
📚 FORTEMENT RECOMMANDÉ : Pratiquer d’abord sur un kit d’entraînement
Avant de souder votre Mk2PVRouter (composants coûteux), achetez un kit de pratique soudure :
Coût : 5-15 € sur AliExpress, Amazon, eBay
Type : Kit « LED clignotante », « sirène électronique », ou plaque d’entraînement
Durée : 2-3 heures de pratique suffisent
Bénéfice : Apprendre sur des composants à 5 € plutôt qu’à 50 €
Recherchez : « soldering practice kit », « soudure kit débutant », « DIY soldering »
Sécurité — Points Essentiels
Danger
⚠️ DANGERS DE LA SOUDURE
Brûlures : Le fer à souder atteint 350-450 °C (température capable de brûler instantanément la peau)
Fumées toxiques : Les vapeurs de flux contiennent des produits chimiques irritants
Projections : Gouttes de soudure fondue peuvent jaillir
Électricité : Fer branché sur secteur 230 V
Équipement de Protection
☐ Lunettes de protection (obligatoire — projections de soudure)
☐ Ventilation ou extracteur de fumées (obligatoire — fumées toxiques)
☐ Surface de travail ininflammable (tapis silicone, planche bois)
☐ Vêtements longs (manches longues, pas de synthétique)
☐ Lampe de bureau (éclairage direct sur zone de travail)
☐ Eau à proximité (en cas de brûlure légère)
Avertissement
🚫 INTERDICTIONS ABSOLUES
❌ Ne JAMAIS toucher la panne du fer (même éteint récemment)
❌ Ne JAMAIS laisser le fer sans surveillance
❌ Ne JAMAIS inhaler volontairement les fumées
❌ Ne JAMAIS souder sans ventilation
❌ Ne JAMAIS poser le fer sur une surface inflammable
Matériel Nécessaire
Équipement de Base (Essentiel)
Danger
⚠️ N’ACHETEZ PAS D’ÉQUIPEMENT PREMIER PRIX !
Les fers à souder bas de gamme (< 20 €) et la soudure de mauvaise qualité rendront l’apprentissage BEAUCOUP PLUS DIFFICILE.
Symptômes du matériel bas de gamme :
Fer sans thermostat : Température incontrôlée, composants détruits
Chauffe irrégulière : Soudures froides ou surchauffe aléatoire
Panne qui s’oxyde immédiatement : Impossible de souder proprement
Soudure sans flux : Ne coule pas, ne « mouille » pas les pistes
Soudure contaminée : Crache, fait des bulles, joints granuleux
Résultat : Vous penserez que c’est de votre faute, alors que c’est le matériel !
Investissez dans du matériel correct (40-80 €) — c’est la différence entre réussir et abandonner par frustration.
1. Station de soudure (40-80 €)
Température réglable : 300-450 °C
Panne fine : 1-2 mm de diamètre (type « biseauté » ou « conique »)
Support avec éponge : Pour nettoyer la panne
Marques recommandées : Weller, Hakko, JBC (pro), ou entrée de gamme : Yihua, Aoyue
Note
Évitez les fers « premier prix » sans réglage de température (< 20 €). Ils surchauffent et détruisent les composants.
2. Fil de soudure (5-10 €)
Type : Étain avec flux intégré (rosin core)
Alliage :
Sn60/Pb40 (60 % étain, 40 % plomb) : Plus facile pour débuter, température 190 °C
Sn99/Cu1 (sans plomb) : Écologique, température 220 °C, un peu plus difficile
Diamètre : 0,7-1,0 mm (idéal pour électronique)
Flux : Intégré (2-3 % minimum)
Avertissement
⚠️ Soudure au plomb
Le plomb est toxique. Si vous utilisez de la soudure plombée :
Se laver les mains après soudure (OBLIGATOIRE)
Ne pas manger/boire pendant la soudure
Bonne ventilation indispensable
3. Support de fer (inclus avec station, ou 5-10 € séparé)
Base lourde : Stable, ne bascule pas
Éponge humide : Pour nettoyer la panne
Laine de cuivre (optionnel) : Alternative à l’éponge, préserve mieux la température
Équipement Complémentaire (Recommandé)
☐ Pince brucelles (ESD safe) : Maintenir les composants (5-10 €)
☐ Troisième main : Support avec pinces crocodiles (10-15 €)
☐ Pompe à dessouder : Pour retirer la soudure (erreurs) (5-10 €)
☐ Tresse à dessouder : Alternative à la pompe (3-5 €)
☐ Flux liquide/pâte : Facilite l’étalement de la soudure (5-10 €)
☐ Loupe sur pied : Grossissement 2-5× avec lumière LED (15-30 €)
☐ Multimètre : Pour vérifier continuité des soudures (15-30 €)
☐ Pince coupante : Pour couper les pattes de composants (5-10 €)
Préparation du Poste de Travail
Configuration Optimale
Organisation du poste de soudure (cliquer pour agrandir)
Checklist Avant de Commencer
☐ Surface de travail dégagée (pas de papier, tissu inflammable)
☐ Ventilation active (fenêtre ouverte + extracteur si possible)
☐ Éclairage correct (lumière directe sur zone de travail)
☐ Support fer à souder stable (ne bascule pas)
☐ Éponge humidifiée (pas détrempée, juste humide)
☐ Composants et outils à portée de main (éviter de chercher pendant que fer chauffe)
☐ Plan de montage / schéma à disposition
☐ Eau à proximité (en cas de brûlure)
Technique de Soudure — Les Bases
Préparation du Fer
1. Allumer le fer et régler la température
Soudure plombée (Sn60/Pb40) : Régler à 320-350 °C
Sans plomb (Sn99) : Régler à 350-380 °C
Attendre 2-3 minutes pour que le fer atteigne la température
2. Étamer la panne (première utilisation ou panne oxydée)
Chauffer le fer à température
Nettoyer la panne sur l’éponge humide
Appliquer immédiatement du fil de soudure sur toute la panne
La panne doit être brillante et argentée (couverte d’une fine couche de soudure)
Note
Pourquoi étamer ? La couche d’étain protège la panne de l’oxydation et améliore le transfert thermique.
Les 5 Étapes d’une Bonne Soudure
🎯 Règle d’Or de la Soudure
La soudure coule vers la chaleur
Il faut chauffer à la fois la piste PCB et la patte du composant. Si un seul élément est chaud, la soudure ne s’étalera pas correctement.
Étape 1 : Insérer le composant
Plier les pattes si nécessaire (angle 90°)
Insérer dans les trous du PCB
Composant bien plaqué contre le PCB (pas d’espace)
Retourner le PCB (soudure côté pistes)
Étape 2 : Maintenir le composant (optionnel)
Écarter légèrement les pattes (évite que le composant tombe)
Ou utiliser du ruban adhésif de masquage
Étape 3 : Positionner le fer (1-2 secondes)
Placer la panne du fer à 45° touchant à la fois :
La patte du composant
La piste cuivre du PCB
Attendre 1-2 secondes : Laisser chauffer patte + piste
Étape 4 : Appliquer la soudure (1-2 secondes)
Approcher le fil de soudure à l’opposé du fer
Toucher la jonction patte-piste (pas directement le fer !)
La soudure doit fondre et couler immédiatement
Appliquer soudure pour former un petit cône ou volcan
Étape 5 : Retirer fer et soudure (simultanément)
Retirer d’abord le fil de soudure
Puis immédiatement le fer (moins d’1 seconde après)
Ne pas bouger le PCB pendant 2-3 secondes (solidification)
Avertissement
⏱️ TIMING CRITIQUE
Durée totale fer sur joint : 2-4 secondes maximum
Trop court (< 1 s) : Soudure froide (mauvais contact)
Trop long (> 5 s) : Surchauffe composant (destruction), piste décolle
Reconnaître une Bonne Soudure

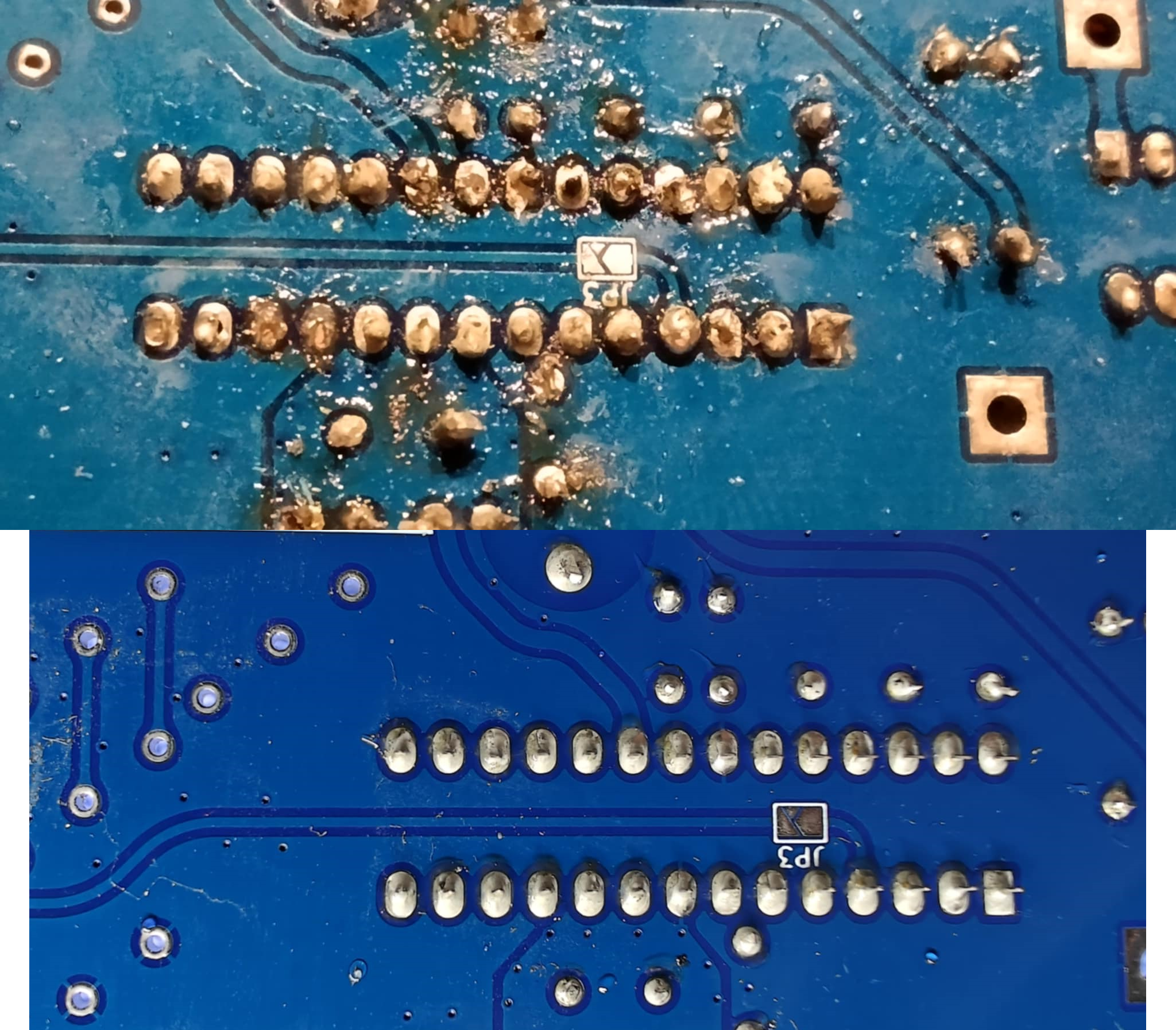

Exemples de bonnes et mauvaises soudures
Caractéristiques d’une Soudure Parfaite
✅ BONNE SOUDURE :
Forme : Cône ou volcan avec pente douce (~30-45°)
Surface : Brillante et lisse (aspect argenté)
Contact : Soudure mouille la patte ET la piste (étalement visible)
Quantité : Suffisante (recouvre joint), mais pas excessive (pas de boule)
Concavité : Légèrement concave (creux au centre acceptable)
Soudures Défectueuses — Comment les Reconnaître
1. Soudure Froide (Cold Joint)
Apparence :
Surface terne, granuleuse, mate (pas brillante)
Aspect « grumeleux » ou « cristallisé »
Soudure semble « posée » plutôt qu’étalée
Cause :
Fer pas assez chaud
Temps de chauffe insuffisant (< 1 seconde)
Composant bougé pendant solidification
Conséquence :
❌ Contact électrique intermittent ou absent
❌ Circuit ne fonctionne pas ou fonctionne mal
Solution :
Réchauffer avec fer (2-3 secondes)
Ajouter un peu de flux si nécessaire
2. Pont de Soudure (Solder Bridge)
Apparence :
Soudure relie 2 pistes/pattes qui ne doivent PAS être connectées
« Pont » de soudure entre 2 contacts
Cause :
Trop de soudure appliquée
Fer trop chaud (soudure trop liquide)
Mouvement du fer pendant soudure
Conséquence :
❌ Court-circuit
❌ Composant détruit au premier allumage
Solution :
Retirer excédent avec tresse à dessouder
Ou pompe à dessouder
Vérifier continuité avec multimètre
3. Boule de Soudure (Solder Ball)
Apparence :
Grosse boule ronde au lieu d’un cône
Soudure ne « mouille » pas la piste (juste posée dessus)
Cause :
Trop de soudure appliquée
Fer pas assez chaud (soudure ne s’étale pas)
Piste sale/oxydée
Conséquence :
⚠️ Contact électrique aléatoire
⚠️ Risque de pont si boule se détache
Solution :
Réchauffer et retirer excédent avec tresse
Nettoyer piste et refaire soudure proprement
4. Soudure Sèche / Fissurée
Apparence :
Fissures visibles dans la soudure
Aspect « craquelé »
Cause :
PCB ou composant bougé pendant la solidification
Vibration ou choc
Conséquence :
❌ Contact électrique intermittent
❌ Défaillance à long terme
Solution :
Réchauffer complètement (refaire la soudure)
5. Soudure Insuffisante
Apparence :
Patte du composant partiellement visible (soudure ne recouvre pas tout)
Peu de soudure, joint « maigre »
Cause :
Pas assez de soudure appliquée
Retrait trop rapide du fil de soudure
Conséquence :
⚠️ Contact électrique faible
⚠️ Résistance anormale du joint
Solution :
Ajouter de la soudure (réchauffer et appliquer)
6. Surchauffe
Apparence :
Piste PCB décolle ou se soulève
Couleur brunie autour du joint
Composant fondu/déformé
Cause :
Fer trop chaud (> 400 °C pour plombé)
Fer laissé trop longtemps (> 5-8 secondes)
Conséquence :
❌ Piste détruite (irréparable sans fil volant)
❌ Composant détruit
Solution :
Prévention uniquement : Baisser température, souder plus vite
Si piste décollée : Utiliser fil de connexion (wire jumper)
Techniques Avancées
Dessoudage — Corriger ses Erreurs
Méthode 1 : Pompe à Dessouder (recommandé pour débutants)
1. Chauffer le joint à dessouder (2-3 secondes)
2. Armer la pompe (pousser le piston)
3. Positionner l’embout de la pompe sur le joint
4. Appuyer sur le bouton : CLAC ! (aspiration)
5. Vérifier que la soudure est retirée
6. Répéter si nécessaire
Méthode 2 : Tresse à Dessouder
1. Placer la tresse sur le joint à dessouder
2. Appuyer avec le fer sur la tresse (2-3 secondes)
3. La soudure fondue monte dans la tresse par capillarité
4. Retirer tresse + fer simultanément
5. Couper la partie saturée de tresse
Méthode 3 : Ajout de Soudure Fraîche (paradoxal mais efficace)
1. Ajouter de la soudure fraîche sur le vieux joint
2. La soudure fraîche contient du flux qui « nettoie »
3. Réchauffer et retirer avec tresse/pompe
Soudure de Composants Sensibles
⚠️ Très sensibles à la chaleur (< 3 secondes par broche)
✅ Utiliser support de CI (évite de souder le CI directement)
✅ Alterner les broches (éviter surchauffe locale)
Composants polarisés (condensateurs électrolytiques, diodes)
⚠️ Sensibles à l’inversion (destruction)
✅ Vérifier polarité AVANT de souder
✅ Condensateurs : Bande - indique cathode
✅ Diodes : Bande indique cathode
Triacs et transistors de puissance
⚠️ Surchauffe détruit le composant
✅ Souder rapidement (2-3 secondes max)
✅ Utiliser pâte thermique si montage sur dissipateur
Flux — Quand et Comment l’Utiliser
Qu’est-ce que le flux ?
Le flux est un produit chimique qui :
Nettoie les surfaces (enlève oxydation)
Facilite l’étalement de la soudure
Protège contre la ré-oxydation pendant soudure
Le fil de soudure contient déjà du flux (flux intégré / rosin core), mais parfois il faut ajouter du flux supplémentaire.
Quand ajouter du flux ?
Piste PCB oxydée (terne, pas brillante)
Soudure qui ne « mouille » pas correctement
Composant ancien (pattes oxydées)
Dessoudage difficile
Comment appliquer ?
Flux liquide : Appliquer avec pinceau sur piste/patte
Flux pâte : Appliquer petite quantité avec cure-dent
Souder normalement (flux s’active à la chaleur)
Nettoyer après : Alcool isopropylique 90 % + coton-tige (flux résiduel est collant)
Entretien du Fer à Souder
Nettoyage de la Panne
Pendant la soudure (toutes les 5-10 soudures) :
Essuyer la panne sur l’éponge humide (ou laine de cuivre)
La panne doit redevenir brillante
Si panne reste terne : Ajouter un peu de soudure (ré-étamer)
Après chaque séance :
Nettoyer la panne sur l’éponge
Étamer la panne (laisser couche de soudure pour protéger)
Éteindre le fer
Laisser refroidir 10-15 minutes avant de ranger
Remplacement de la Panne
Signes qu’une panne est usée :
Panne noircie/oxydée impossible à nettoyer
Cratères ou trous dans la panne
Soudure ne « colle » plus à la panne
Fréquence : Une panne bien entretenue dure 6-12 mois (usage amateur)
Prix : 5-15 € la panne de remplacement
Erreurs Courantes de Débutants
Avertissement
🚫 TOP 10 des Erreurs de Débutants
Fer pas assez chaud → Soudures froides
Fer trop longtemps sur joint → Surchauffe composants
Ne pas nettoyer la panne → Transfert thermique mauvais
Appliquer soudure sur le fer au lieu de sur le joint
Trop de soudure → Ponts, boules
Bouger le PCB pendant solidification → Soudures fissurées
Oublier de vérifier polarité → Composant détruit
Ne pas étamer la panne au début → Panne s’oxyde
Inhaler les fumées → Irritation, maux de tête
Toucher la panne (même éteinte récemment) → Brûlure
Pratique — Exercices Recommandés
Exercice 1 : Souder 10 Résistances
Objectif : Maîtriser le timing fer-soudure
Matériel : Plaque d’essai + 10 résistances (n’importe quelle valeur)
Consigne :
Souder les 10 résistances sur une plaque
Viser 3 secondes par joint (ni plus, ni moins)
Observer la qualité de chaque soudure
Critère de réussite : 8/10 soudures brillantes et lisses
Exercice 2 : Souder des Composants DIL
Objectif : Souder plusieurs broches proches sans faire de ponts
Matériel : Support DIL 8 ou 16 broches
Consigne :
Souder toutes les broches du support DIL
Aucun pont entre broches adjacentes
Vérifier avec multimètre (mode continuité)
Exercice 3 : Dessouder et Ressouder
Objectif : Apprendre à corriger ses erreurs
Matériel : Un composant déjà soudé
Consigne :
Dessouder un composant (pompe ou tresse)
Nettoyer les trous du PCB
Resouder le composant proprement
Où Trouver des Kits de Pratique ?
En Ligne :
Amazon France : Rechercher « kit soudure débutant »
AliExpress : « soldering practice kit » (livraison 2-4 semaines)
eBay : Kits d’occasion
Gotronic, Conrad, RS Components : Kits pédagogiques
Kits Recommandés (5-15 €) :
Kit LED clignotante
Kit sirène ou alarme
Plaque d’entraînement avec composants variés
Kit « soudure SMD » (composants montés en surface, niveau avancé)
Projets DIY Utiles :
Après avoir pratiqué, réalisez un petit projet utile :
Lampe LED USB
Chargeur de piles
Générateur de sons
Horloge LED
Résolution de Problèmes
Problème : La Soudure Ne Coule Pas
Causes possibles :
☐ Fer pas assez chaud (augmenter température +20 °C)
☐ Panne oxydée (nettoyer et ré-étamer)
☐ Piste/patte sale ou oxydée (nettoyer, ajouter flux)
☐ Mauvais fil de soudure (vérifier flux intégré)
Problème : Composants Tombent Quand Je Retourne le PCB
Solutions :
✅ Écarter légèrement les pattes des composants (angle 10-15°)
✅ Utiliser ruban adhésif de masquage pour maintenir
✅ Utiliser « troisième main » avec pinces
✅ Souder d’abord composants plats (résistances), puis les hauts (transformateurs)
Problème : Je Fais Trop de Ponts de Soudure
Solutions :
✅ Utiliser moins de soudure (2-3 cm de fil suffit par joint)
✅ Baisser température fer (moins liquide)
✅ Souder plus lentement (retirer fer dès que soudure coule)
✅ Utiliser tresse pour retirer excédent
Ressources Complémentaires
Vidéos Tutoriels (Recommandées)
🎥 Vidéos YouTube Recommandées
Recherchez ces termes (vidéos en français ou anglais sous-titrées) :
« Apprendre à souder électronique débutant »
« How to solder for beginners » (Anglais)
« EEVblog soldering tutorial » (Référence, anglais)
« Collin’s Lab: Soldering » (Adafruit, anglais, excellent)
Sites Web et Forums
Sonelec-Musique.com : Tutoriels soudure en français
OpenClassrooms : Cours électronique
Forum Hardware.fr : Section électronique
r/AskElectronics (Reddit) : Communauté anglophone très active
Livres
Électronique pour les débutants - Charles Platt (Éditions Eyrolles)
Composants électroniques - Pierre Mayé (Dunod)
Checklist Finale — Prêt à Souder Votre Mk2PVRouter ?
✅ Êtes-vous Prêt ?
Avant de commencer l’assemblage de votre Mk2PVRouter, vérifiez :
☐ J’ai pratiqué sur un kit d’entraînement (2-3 heures minimum)
☐ Je reconnais une bonne soudure d’une mauvaise
☐ Je sais dessouder un composant (pompe ou tresse)
☐ J’ai tous les outils nécessaires (fer, soudure, flux, pompe)
☐ Mon poste de travail est sécurisé (ventilation, éclairage)
☐ Je connais les règles de sécurité (ne pas toucher panne, ventiler)
☐ J’ai lu le chapitre ⚠️ Sécurité — À Lire Absolument Avant de Commencer (sécurité générale)
☐ Je suis prêt à prendre mon temps (pas de précipitation)
Si tous les points sont cochés, vous êtes prêt à souder votre Mk2PVRouter ! 🎉
Prochaines Étapes
Maintenant que vous maîtrisez les bases de la soudure, passez aux chapitres d’assemblage :
Monophasé : Carte-mère monophasée puis Étage de sortie
Triphasé : Carte-mère triphasée puis Étage de sortie
Astuce
💡 Conseil Final
Prenez votre temps. Une soudure réussie demande patience et concentration.
Il vaut mieux 1 heure pour 50 soudures parfaites que 20 minutes pour 50 soudures à refaire.
Bon courage ! 🔧⚡
Comment Tenir le Fer
✅ Prise correcte (« prise stylo »)
Main dominante (droite si droitier)
Tenir comme un stylo, mais 5-8 cm en arrière de la panne
Ne pas serrer : Prise détendue
Reposer le poignet sur la table (stabilité)
❌ Erreurs courantes :
Tenir trop près de la panne (brûlure)
Serrer trop fort (fatigue, tremblement)
Poignet en l’air (imprécision)
